Disposition générale

Cette antenne décrite par l'amateur américain W3HH, suivant les essais pratiqués par l'US Navy vers la fin des années 40
est apériodique, donc multibande et présente l'avantage d'être non directive à la réception comme à l'émission (ou presque).

Je pratique cette antenne depuis une trentaine d'années et à la limite je m'étonne des guéguerres existantes entre les défenseurs
et les détracteurs... je n'irai pas jusqu'à intégrer le clan des détracteurs car lors de mon séjour sur l'Ile Amsterdam (TAAF)
j'ai construit une antenne de secours W3HH pour remplacer une rombic de 120 m de coté, tombée suite à une tempète.
Non seulement les liaisons Amsterdam/Réunion ont été complétement secourues mais vu la largeur de bande
exploitable, et ses qualités omnidirectionnelles, je pouvais assurer la liaison avec Kerguelen, Crozet, Tampon, et la base
antarctique de Mac Murdow avec qui j'avais trois météos par jour.

A la limite en ce qui concerne Kerguelen le souci était que j'accrochais la liaison TOR entre Kerguelen et Paris,
ce qui n'étais pas prévu..... Le compte rendu de fin de séjour se solda par l'installation de W3HH(s)
pour remplacer des doublets attaqués en delta sur lesquels on envoyait n'importe quoi, oubliant que le delta
est monofréquence, mais bon, tout le monde n'est pas radioamateur et il faut bien qu'un jour quelqu'un explique....

La W3HH n'est pas la panacée mais... en tant que militaire, appelé à changer souvent de QRA (13 déménagements)
j'avoue que pour des jardins ou il suffit d'un rotofil pour faire la pelouse, ce genre d'antenne qui ne demande qu'une
dizaine ou une quinzaine de mètres au sol rend les services qu'on lui demande. J'adore me faire un Ja au petit déj' !

L'antenne est constituée d'un dipole replié alimenté à l'origine par une ligne bifilaire d'impédance 600 ohms.
Elle est tendue suivant un angle de +-30° par rapport au sol. Cependant l'utilisation d'une ligne coaxiale et d'un
transformateur d'impédance symétriseur correspond mieux aux habitudes de notre époque. J'ai utilisé pour ma part
une résistance non inductive de 390 ohms, me donnant donc une impédance ligne de 300 ohms attaquée par une
ligne de 75 ohms via un transformateur balun 4/1 plus boite d'accord. La résistance doit pouvoir dissiper une puissance
égale à 35% de la puissance fournie à l'antenne.
Mon dernier changement de QRA m'a fait évidemment descendre, rajeunir, remonter la vieille antenne qui avait
subi la tempête de 99 et finalement je charge actuellement via un coax de 50 ohms. Tout va bien, j'utilise
naturellement un boite d'accord dont le rôle est d'adapter les impédances émetteur/antenne (et non pas d'accorder l'antenne !
je le rappelle... contre un bon repas je vous accorde une tringle à rideaux !) On verra par la suite, quand j'aurai rallongé
un peu l'antenne pour favoriser le 80 mètres, je ferai certainement un transformateur 6/1 mieux adapté pour la ligne 50 ohms.

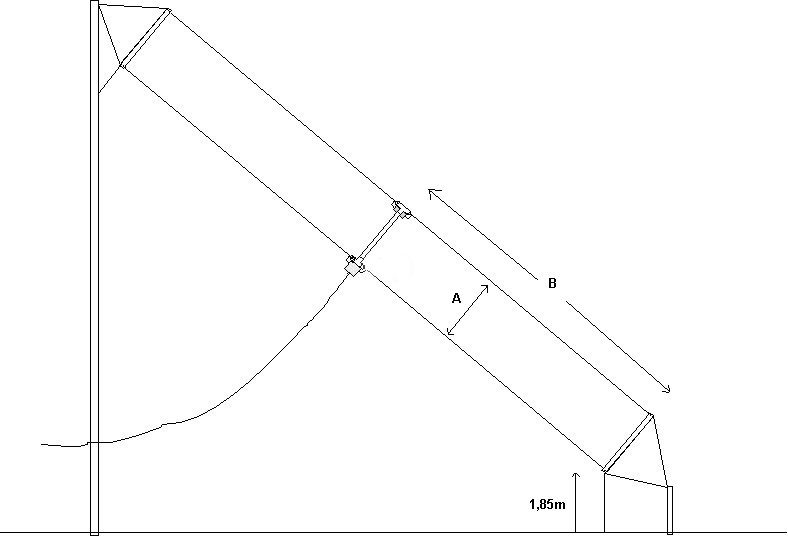

Voici les dimensions pratiquées pour cette antenne:

de 3.5 à 18 MHz : A = 0,86m - B = 14,30m - Hauteur support = 17m
de 7 à 35 MHz : A = 0,45m - B = 7,15m - Hauteur support = 9,75m
avec la partie la plus basse à 1,85m du sol.

En règle générale A = 3/F , B = 50/F A et B en mètres pour la plus basse fréquence F à rayonner en MHz

Si la "difficulté" ne vous fait pas peur je ne peux que vous conseiller de construire une ligne
d'alimentation 600 ohms en échelle à grenouille.

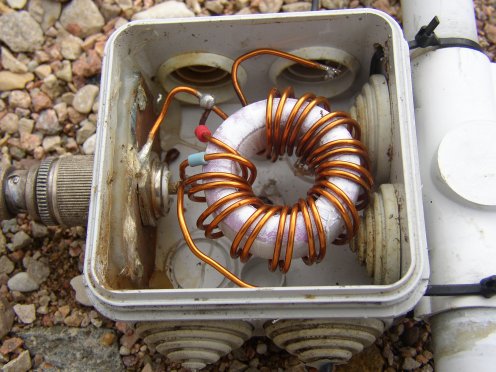

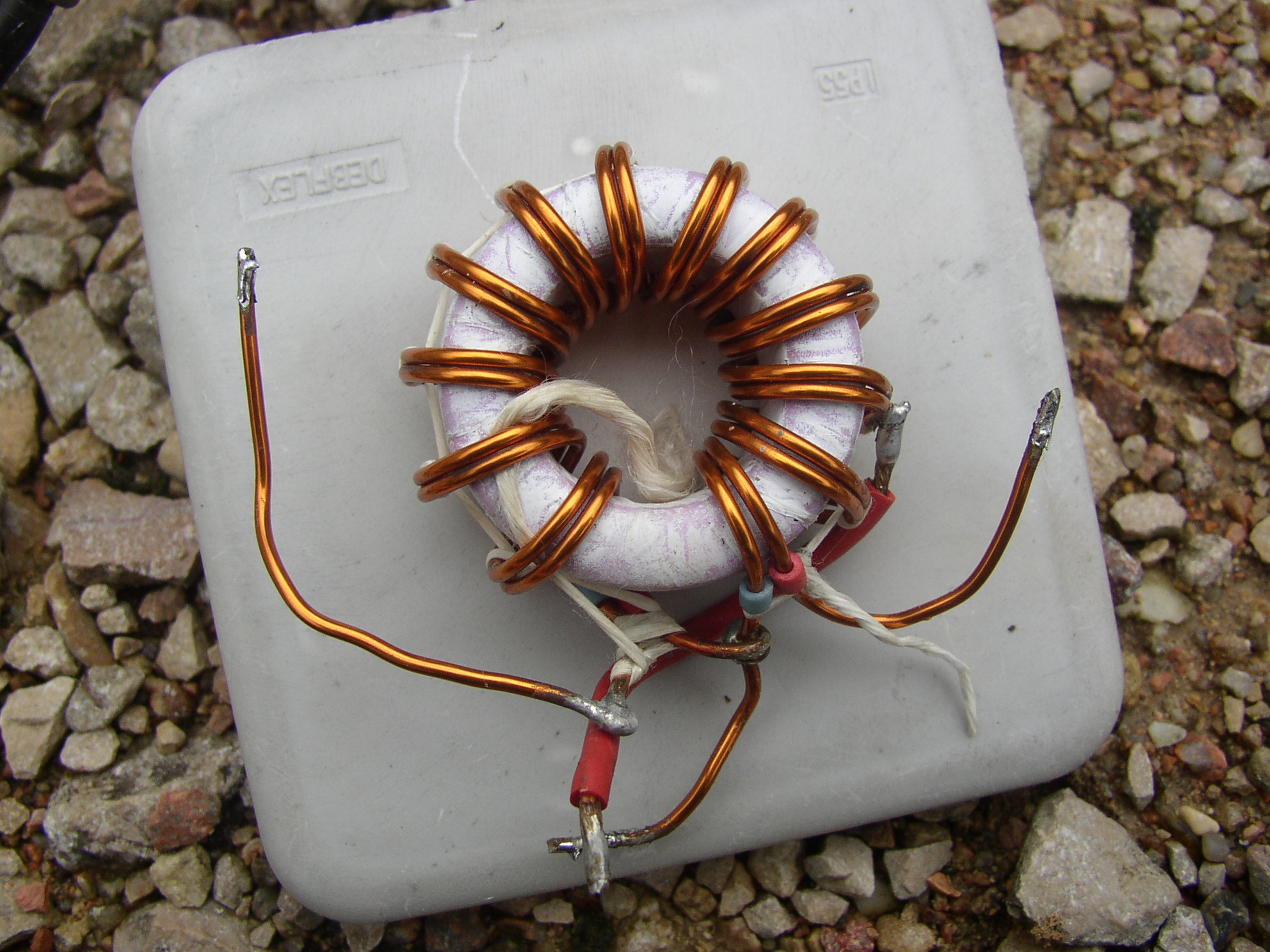

Gros plan sur le transformateur (4/1)

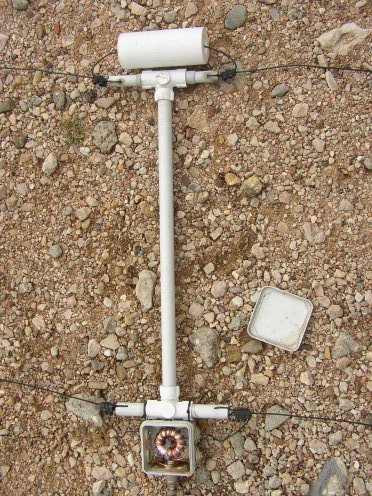

Vue d'ensemble de la partie centrale



Réflexions personnelles.


Comme je vous le disais au début (si vous en êtes là c'est que ça vous intéresse!)
J'utilise cette antenne depuis plus de trente années, pour le pro et pour le perso bien sûr.
Pour le pro on branchait et ça marchait ! Ce n'est qu'en travaillant ma licence radioamateur...
(après la licence radiopro... on fait comme on peut !) que j'ai appris qu'une antenne
"ça ne marchait pas comme ça...!" impédance... fréquence de résonnance etc etc.
Je n'ai hélas jamais eu l'occasion d'avoir un terrain me permettant d'installer une 3 éléments
onde entière rotative
sur 40 mètres, alors si vous êtes comme moi...
essayez la W3HH, j'ai fait le tour de la planète !

Je reçois (avec plaisir) un courrier abondant pour la description de cette antenne.
J'en suis le premier étonné car je pensais franchement que tout avait été dit
et qu'on avait largement fait le tour de la question !

Par contre, pour moi l'appellation "T2FD" représente une autre antenne
(antenne rhombique raccourcie) qui bien que qualifiée de Tilted Terminated Folded Dipole
est en fait un
rectangle de 30cm de largeur tendu verticalement et qui nécessite pour
fonctionner la présence d'un sol très bon conducteur
. Bien qu'étant large bande, ça reste
un doublet vertical qui a le meilleur rendement sur sa fréquence centrale où il fonctionne
en demi onde. Imaginez un doublet vertical 80/40/20m qui ferait donc 20m de hauteur
il faut déjà trouver le support ! Une telle antenne taillée pour le 20/15/10m reste
dans des dimensions raisonnables avec une hauteur de 7m10 (+50cm du sol)
prévoyez un ou deux sac de sel pour améliorer le sol (éventuellement !)

Vous me direz que cette appréciation n'engage que moi !
Je préfère la W3HH...



Evolution



Je cherchais depuis un moment comment augmenter la longueur électrique de l'antenne pour
améliorer le rendement sur 80m. En effet il y a sur 3.537MHz un nid d'UFT légraphistes
et j'ai beaucoup de mal à me faire entendre. Il y avait plusieurs solutions...
soit changer d'antenne ?!... comment se séparer après tant d'années de vie commune.
soit passer à la dimension prévue pour le 80 m, ce qui impliquait de doubler la longueur et de
trouver un support à 17m ! soit remplacer les deux extrémités du doublet par des inductances,
ce qui ne changerait pas le gabarit soit de replier le doublet d'une façon ou d'une
autre sans trop changer l'aspect général...

Et c'est un article de F6DFZ qui me fit dire "bon sang mais c'est bien sûr!"
Merci donc Georges d'avoir joué les St Gabriel...

J'ai donc comme F6DFZ remodélisé l'antenne sur MMANA© le logiciel de JE3HHT pour voir
les résultats sur ma configuration locale, je ne peux développer que 15m entre les deux supports
et il semble que les résultats soient sensiblement approchants. Je me lance donc dans la modif
après arrivage de fil téléphonique de campagne, ce qui devrait donner à peu près ceci...

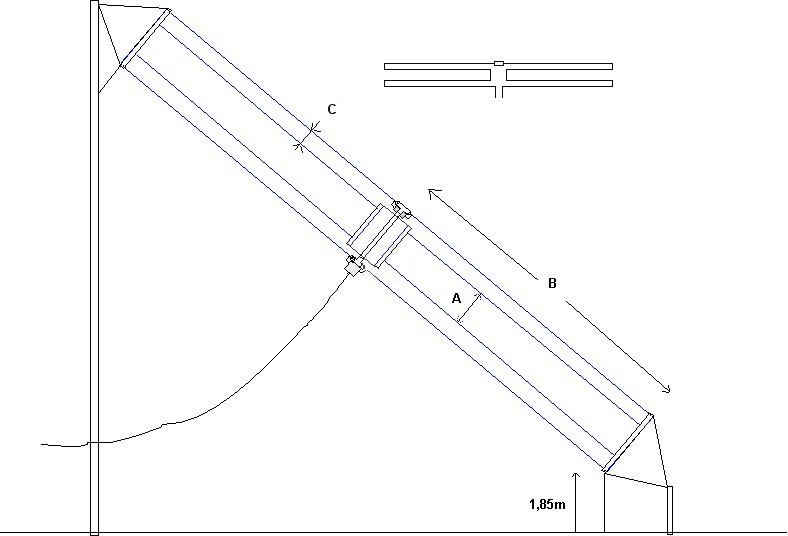

A = 40cm - B = 7,15m - C = 20cm

C'est parti !

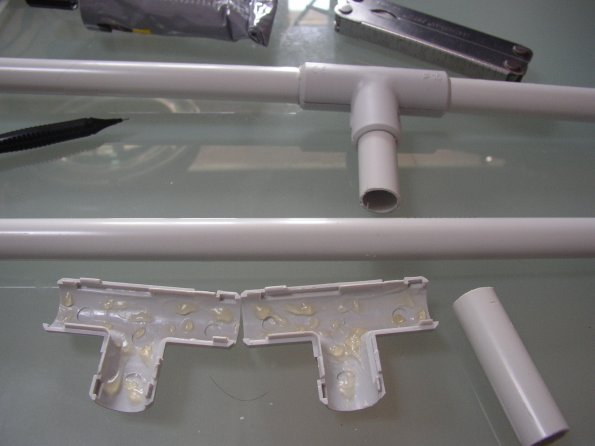

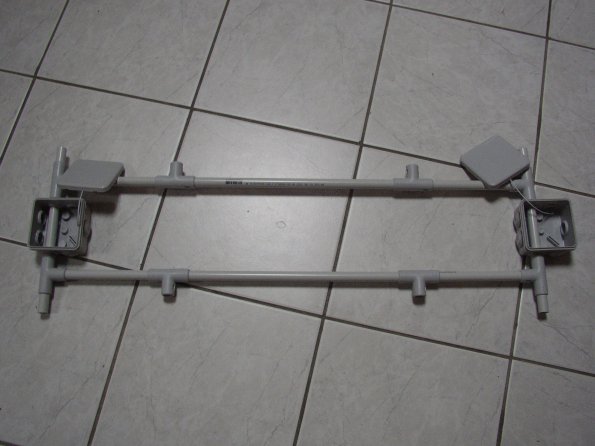

Préparation de la partie centrale à l'aide de matériel "électricité" tube diamètre 16
les tubes traversent les boites de part en part.

-Nota septembre 2006 - lors d'un démontage il s'avère que les boites supportent mal le
vieillissement (ultra violet ?) je conseille donc de ne pas mégoter sur la qualité,
voire même de rajouter une couche de peinture "extérieure"

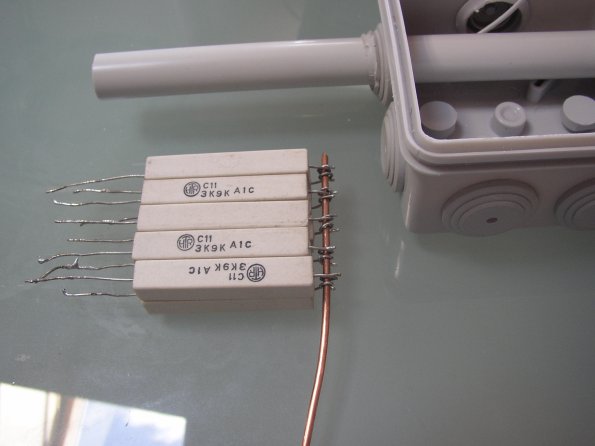

Fabrication de la résistance de 390 ohms à l'aide de 10 résistances non rayonnantes
sous céramique en parrallèle

Pour les résistances en général je me sers chez Conrad.fr .
dans la case recherche "mot clé ou code article" vous tapez 410420-71 et vous tombez sur l'article.

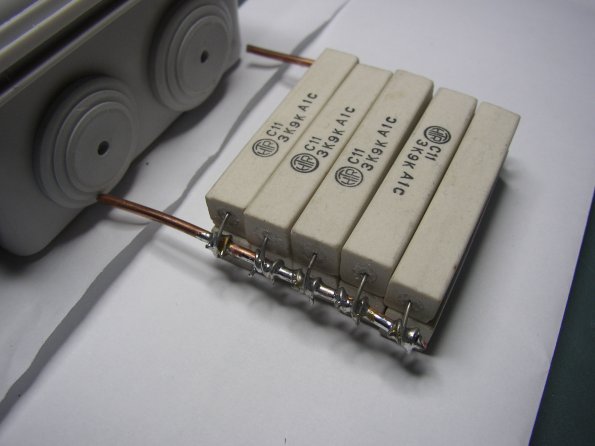

Prête à mettre dans la boite

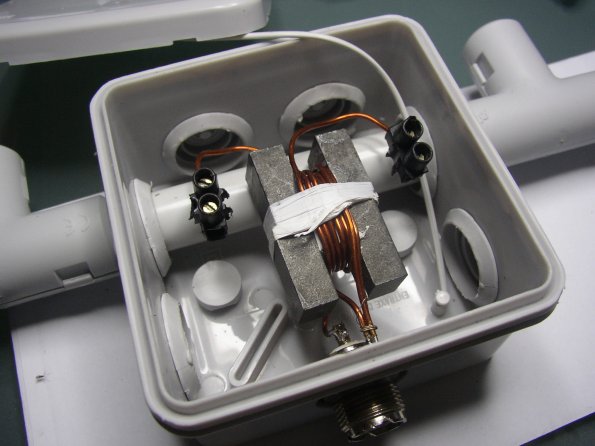

Insertion d'un transformateur 6/1 provisoire
(ferrite de transfo tht télévision)









Utilisation d'un transformateur 6/1 fabriqué à partir du 4/1 vu plus haut







Après le taillage, le collage !

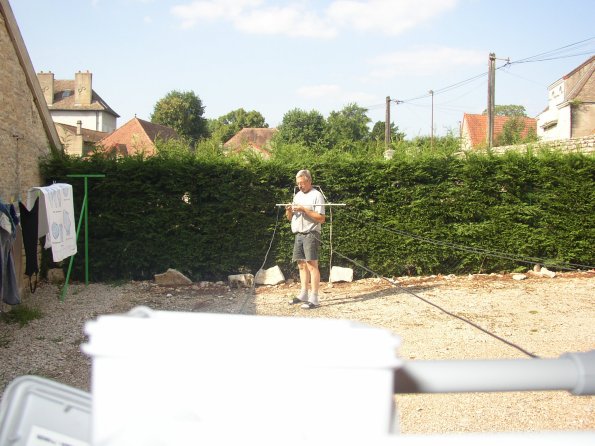

Nous passons à une partie délicate... l'installation du fil et l'équilibrage des nappes

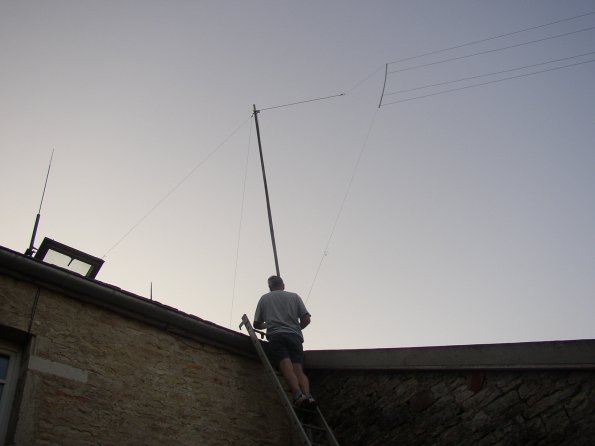

Erection... si si

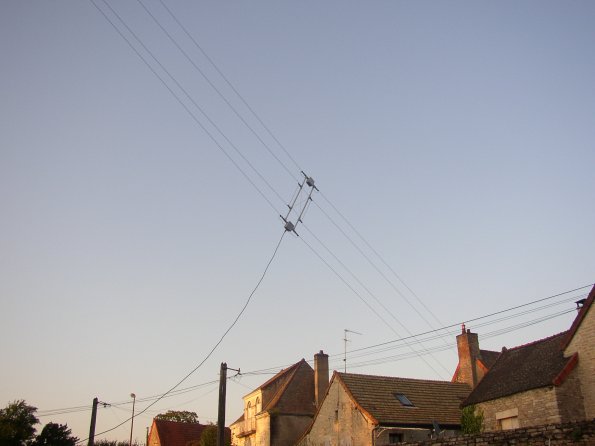

La toile est presque tendue...

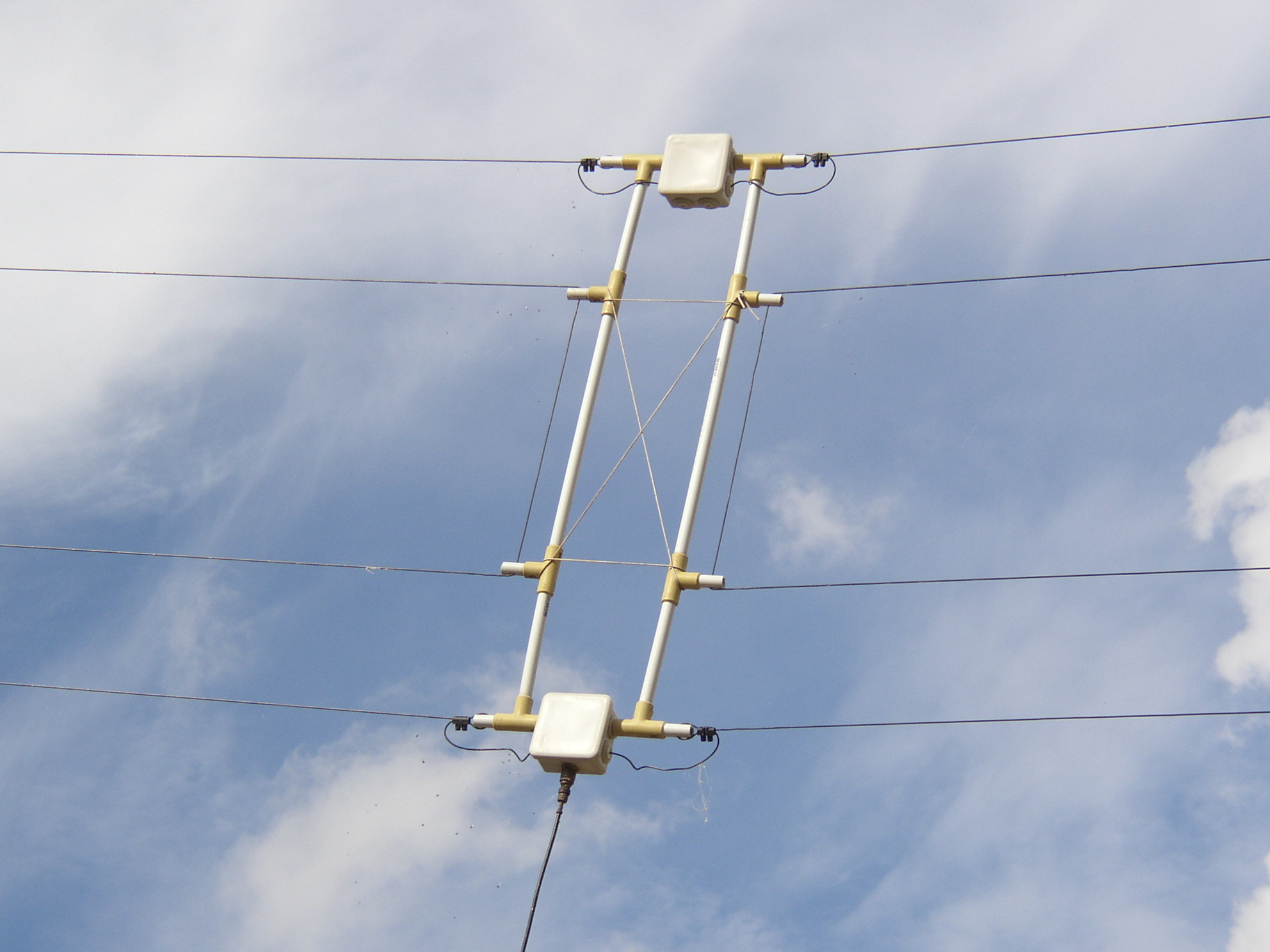

Gros plan sur la partie centrale. Le fil blanc est une drisse de renfort.

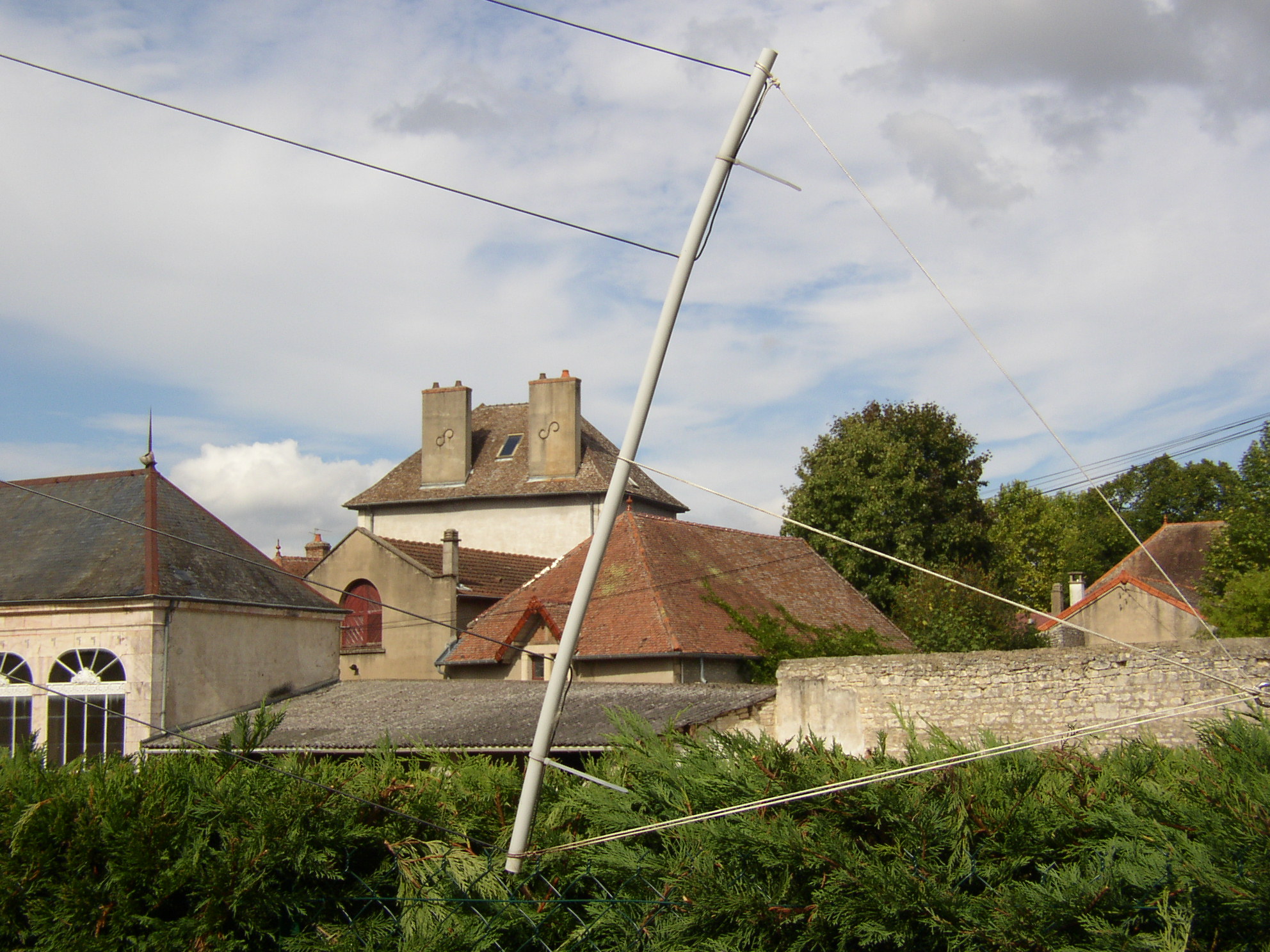

Rajout d'une drisse pour limiter la courbure du tube
L'introduction dans le tube d'un élément rigide (non métallique est il nécessaire de le préciser?)
serait le bienvenu.

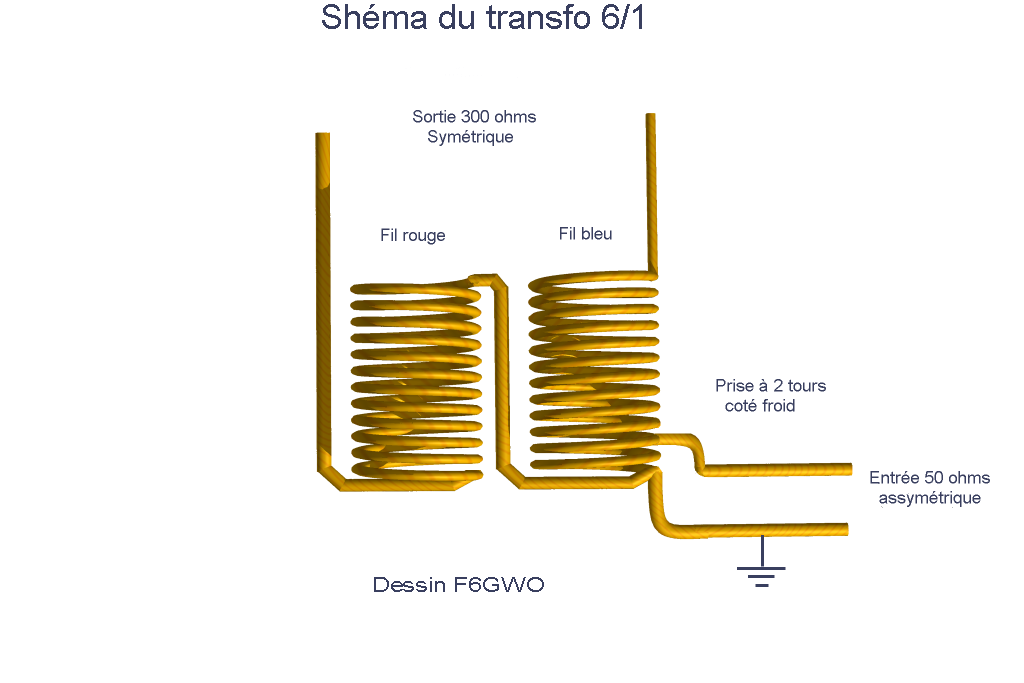

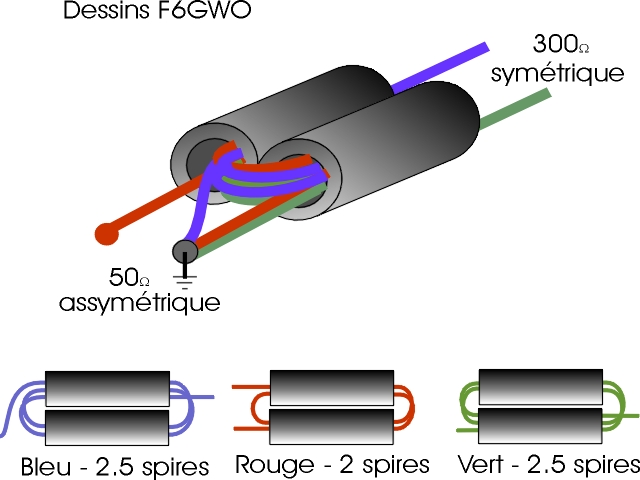

Transformateur 6/1

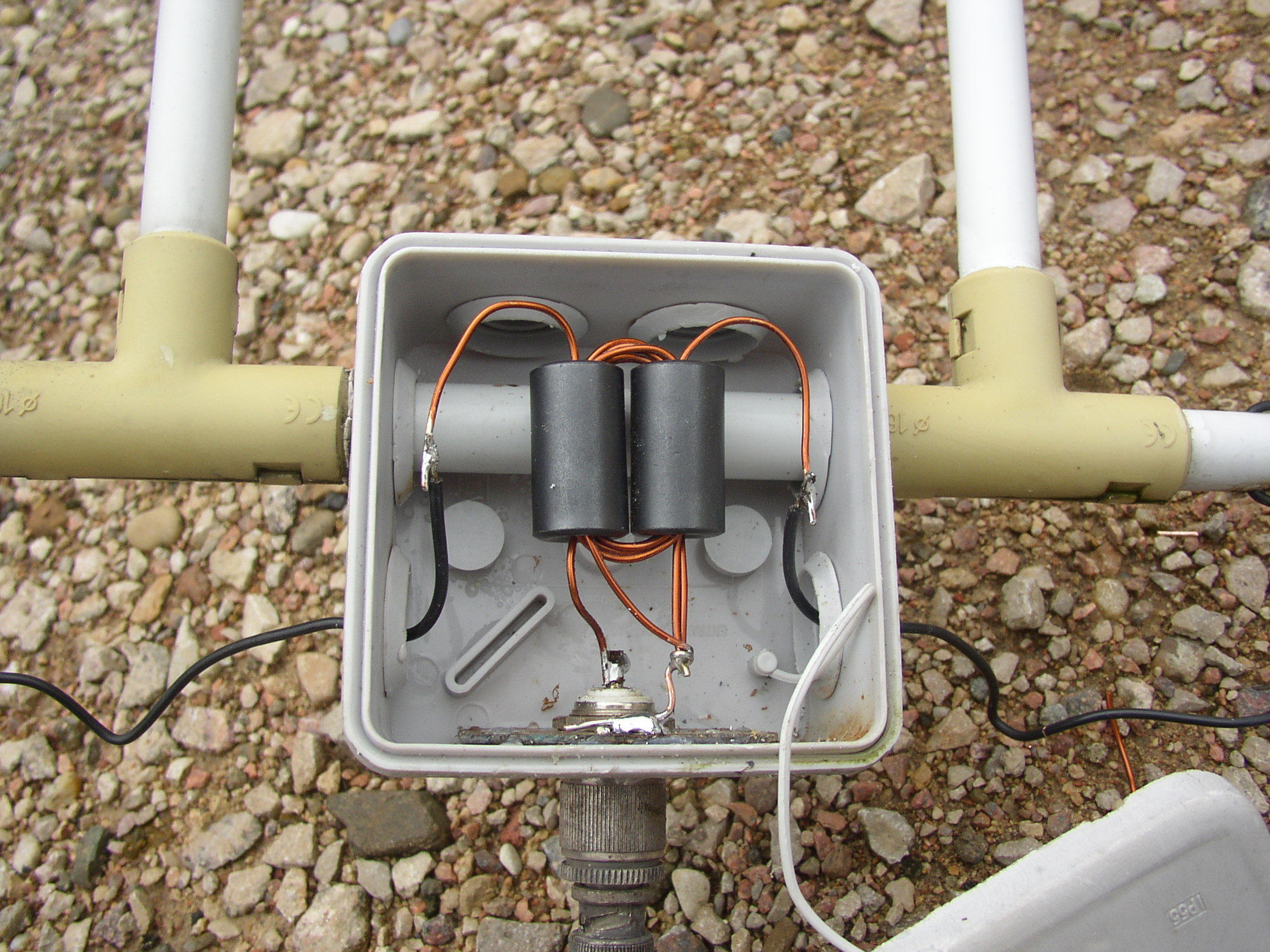

Construction du transformateur à l'aide de deux tubes ferrite de 50mm de long
Les diamètres intérieur et extérieur sont respectivement 10,5mm et 19mm

Bon suite à de nombreuses demandes.... les ferrites se trouvent normalement chez Cholet Composants
qui ne sont plus Cholet Composants et qui ne sont plus à Cholet !?!
Cholet composants a déménagé maintenant en Dordogne , pas de site Web, y s'appellent:
Clear Connect Electronics ou Cholet Composants
18 r Richelieu 24660 COULOUNIEIX CHAMIERS
Tel: 05/53/05/43/94 Fax: 05/53/35/41/46



Si vous utilisez du fil émaillé pour les bobinages il est pratique de les repérer à l'aide
de bagues faites dans du souplisso de couleurs différentes comme sur la
photo du transformateur 4/1.





Autres rapports de transformation

Bleu
Rouge
Vert
Rapport E/S
Coax 50 ohms
Coax 75 ohms
1
2
1
1/1
50/50
75/75
1.5
2
1.5
2/2,2
50/110
75/165
2
2
2
1/4
50/200
75/300
2.5
2
2.5
1/6
50/300
75/450
3
2
3
1/9
50/450
75/675
3.5
2
3.5
1/12
50/600
75/900
4
2
4
1/16
50/800
75/1200


Pour toute discussion supplémentaire, me contacter sur 7028 ou 10117....
